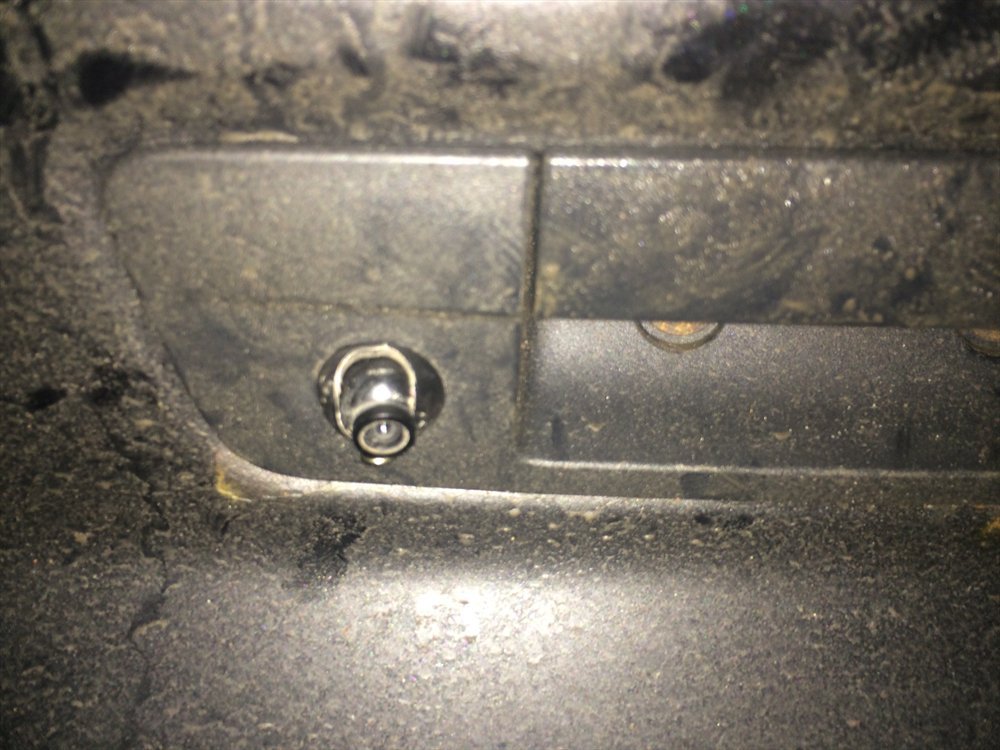

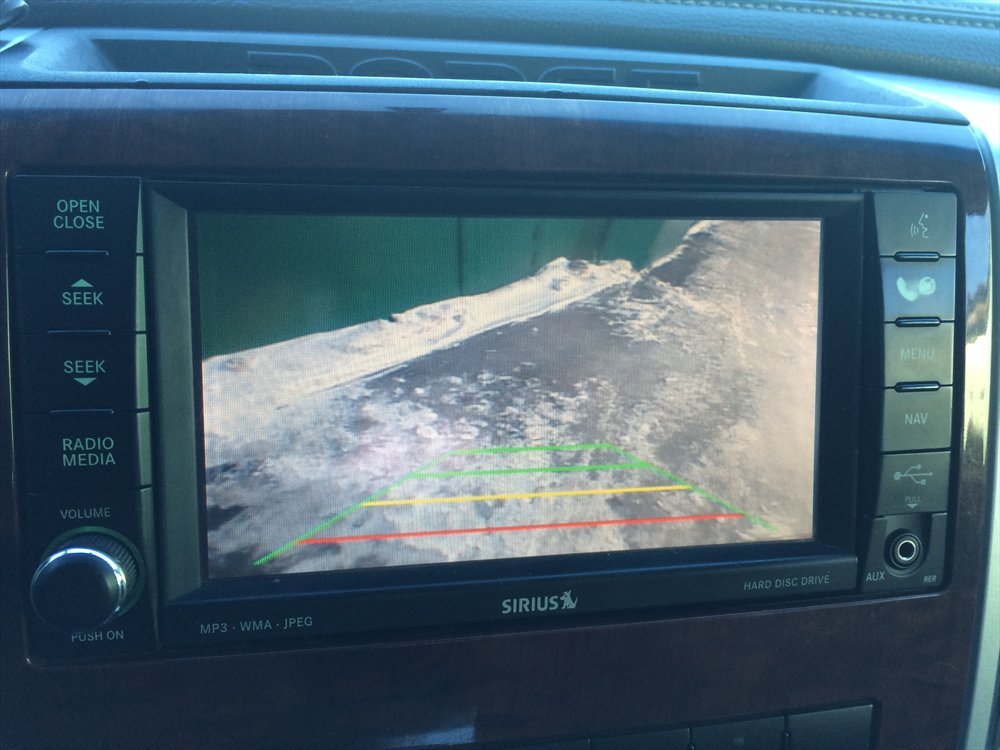

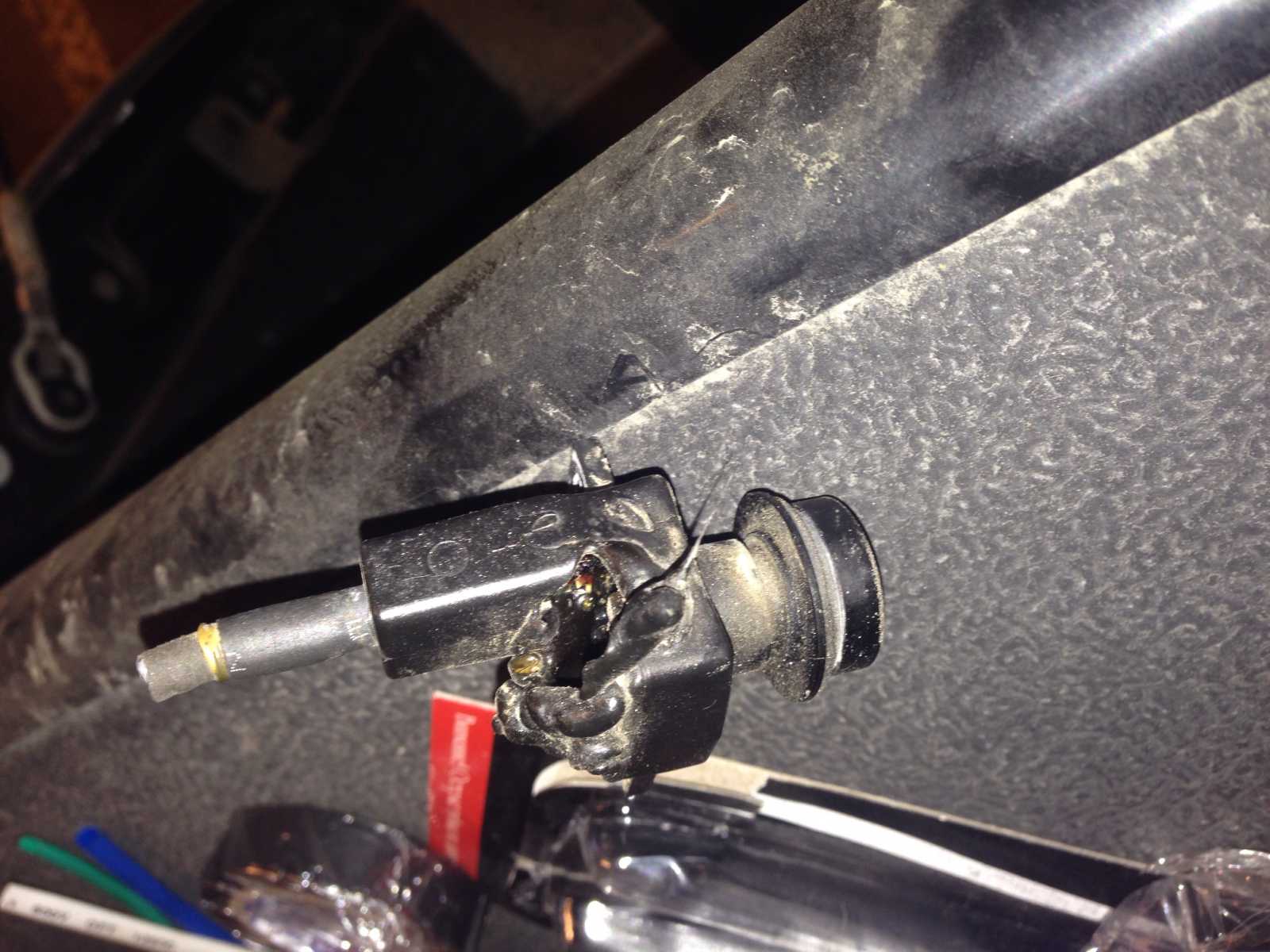

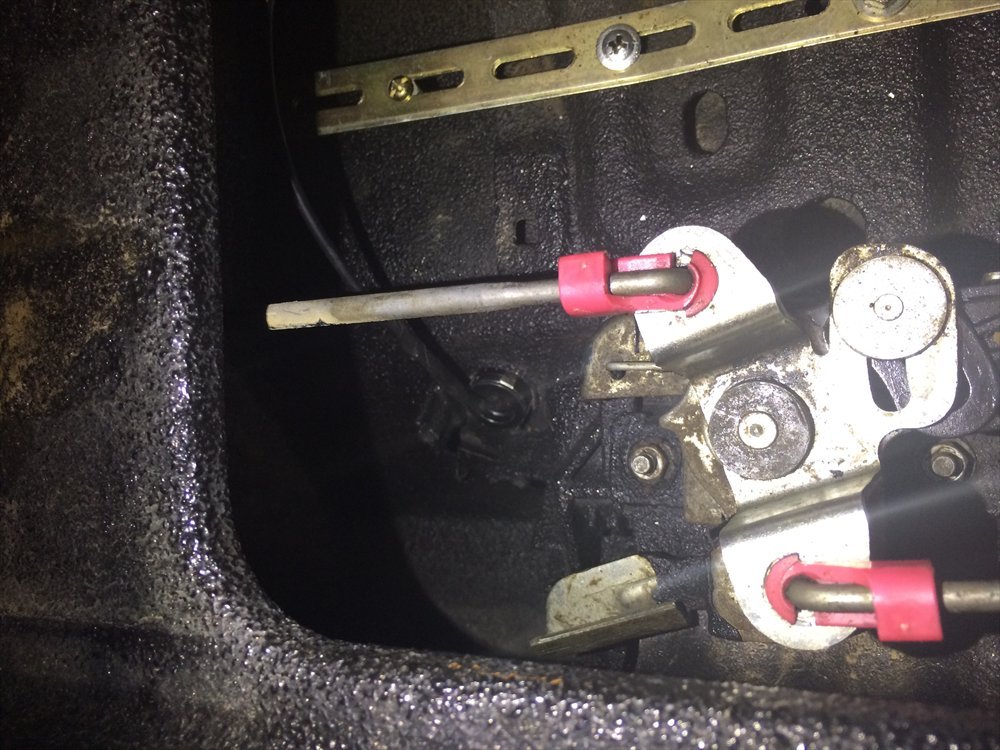

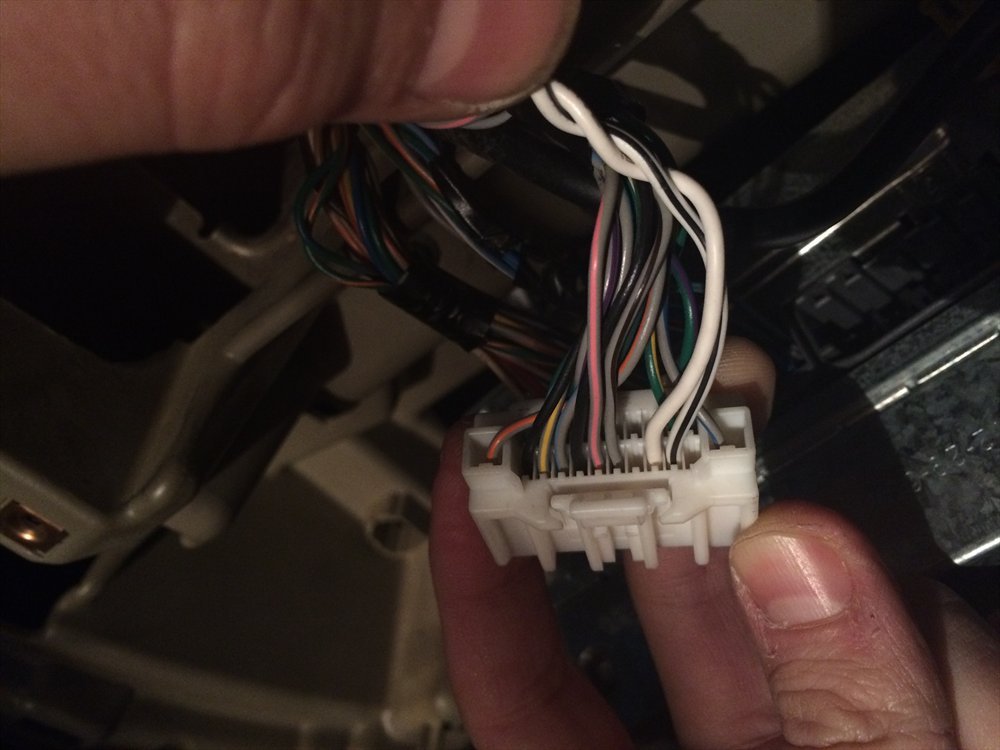

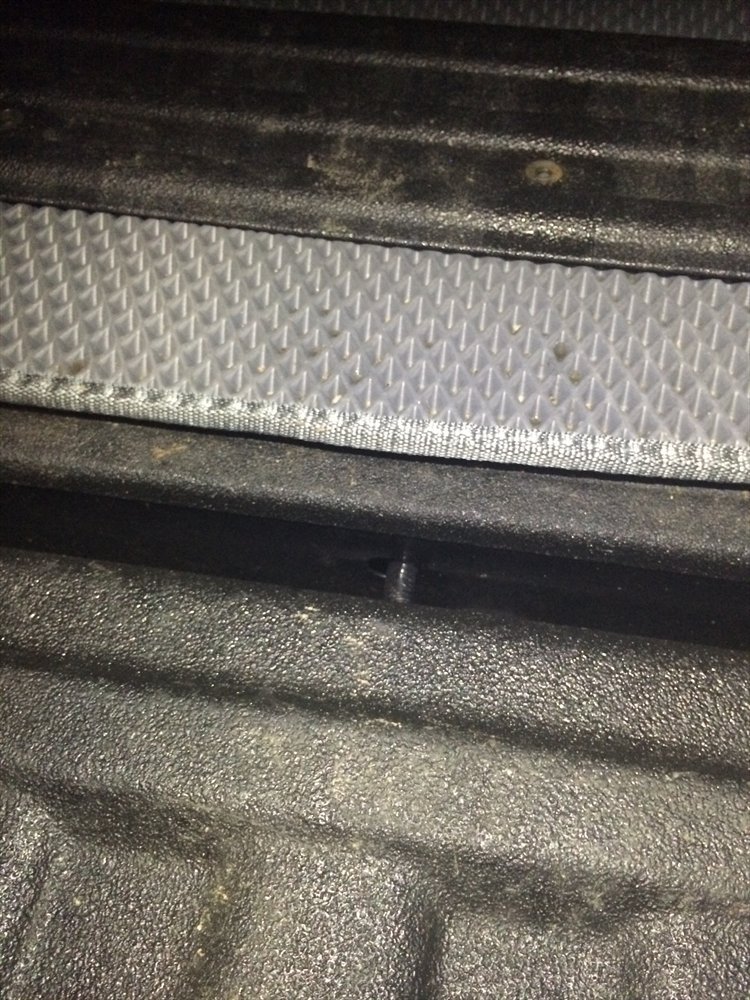

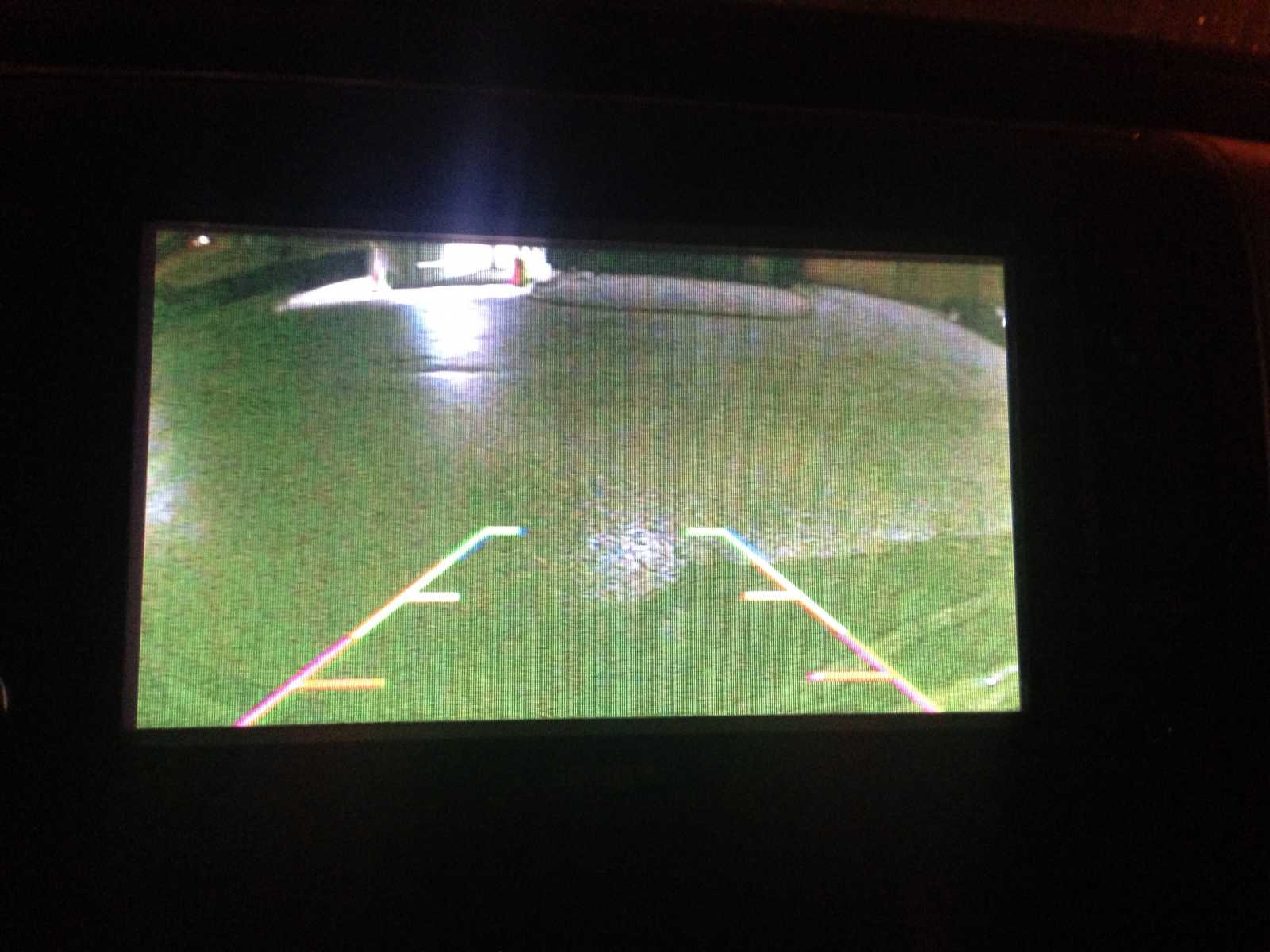

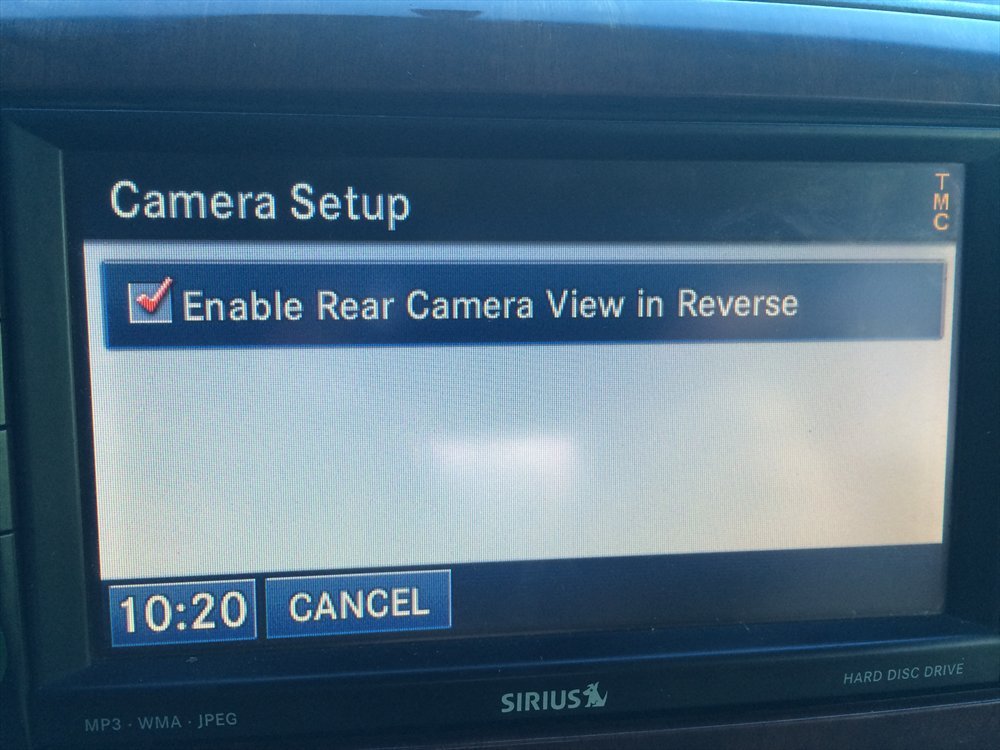

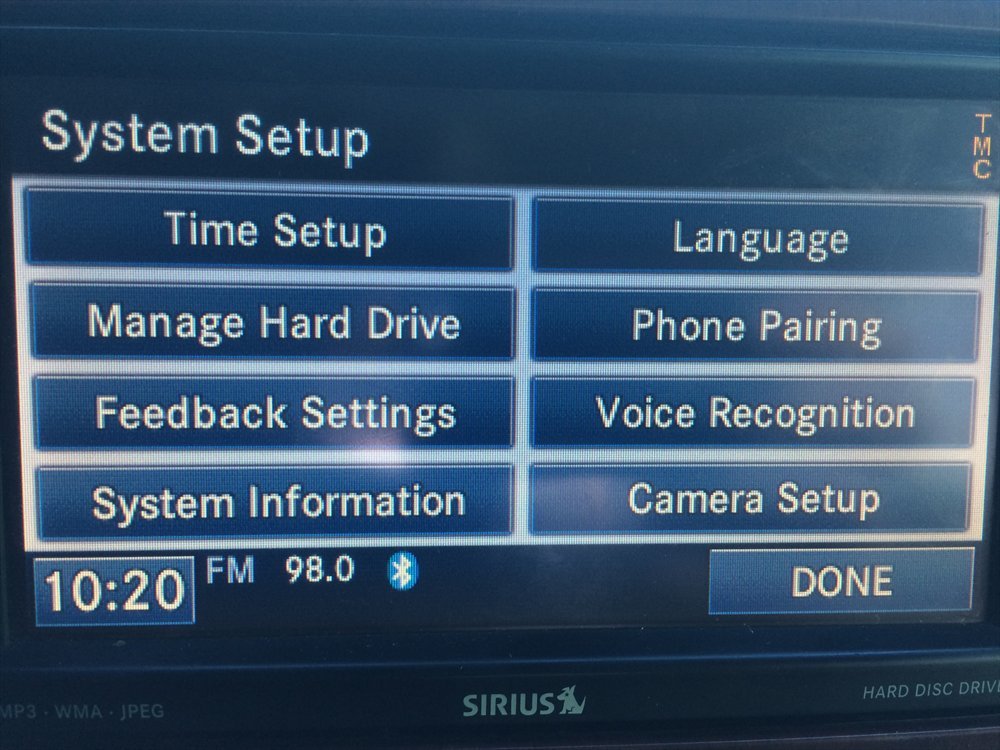

Всем привет. Купив машину столкнулся с проблемой подключения камеры заднего вида. Читал форумы и прикидывал сколько будет стоить китайский аналог с возможностью подключения камеры и нормальной сеткой радиочастот. С последним мне помог разобраться AlexMinsk под чутким руководством голова была пере прошита (теперь сетка частот человеческая), а вот с камерой пришлось повозиться, сняв кожух задней двери (открутив на ней несколько болтов битой T-30 ) я получил доступ к ручке и замку, открутив 2 болта на 8мм и сняв две красные направляющие (фото 1) ручка двери легко вынулась. Я примерил место где хотел бы видеть камеру, просверлил отверстие и дальше напильником и ножом сделал отверстие нужного размера под неё (камера китайская, куплена в южном порту за 700 рублей) получилось так (фото 1 и 2). Проводку кабеля (перед этим купил 10 метров двужильного кабеля, 10 метров защитной гофры и 3 метра кабеля тюльпан-тюльпан с переходником мама-мама под них) сделал под машиной (в двери и нижней части кузова есть отверстие фото 3) вдоль левой рамы, в салон провел просверлив отверстие в заглушке под водительской дверью кабели вышли под сидением, через центральный тоннель я его прокинул к головному устройству, питание камеры взял от заднего фонаря (на задний ход). В фишке магнитолы не было нужных контактов, на радио рынке был куплен обратный переходник для магнитолы за 600р (фото 4) из него были вынуты 2 провода и припаян разъём тюльпан мама за 10 рублей (фото 5). Подключили в фишку так (фото 6 и 7), белый провод (центральный провод в тюльпане) в 4 отверстие снизу, белый с черным (второй провод в тюльпане) в 3 отверстие снизу. Дальше была поездка к официалам в АВТОЛАЙТ, за 2600 рублей они включили возможность приема видео сигнала с камеры заднего вида, в меню настроек появилась функция камера заднего вида (можно ставить галочку, включать камеру или нет). Я знал что моя магнитола поддерживает эту функцию, поэтому сначала ставил камеру, официалы сказали что не все головные устройства поддерживают эту функцию, так что установку камеры лучше начать с них.

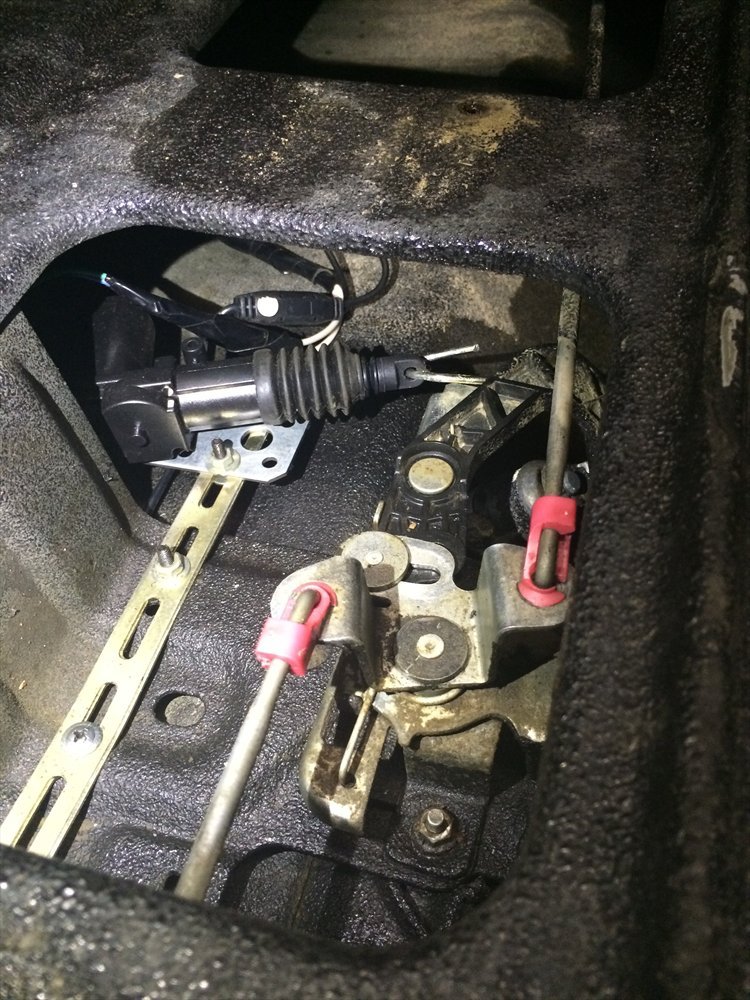

За одно был установлен центральный замок задней двери (фото 😎, провода пустил в той-же гофре, подключил к проводам под водительским ремнём безопасности, если нужно фото могу потом выставить.
Итог:
Камера заднего вида - 700р
Кабели, проводи, переходники и т.д. рублей - 500

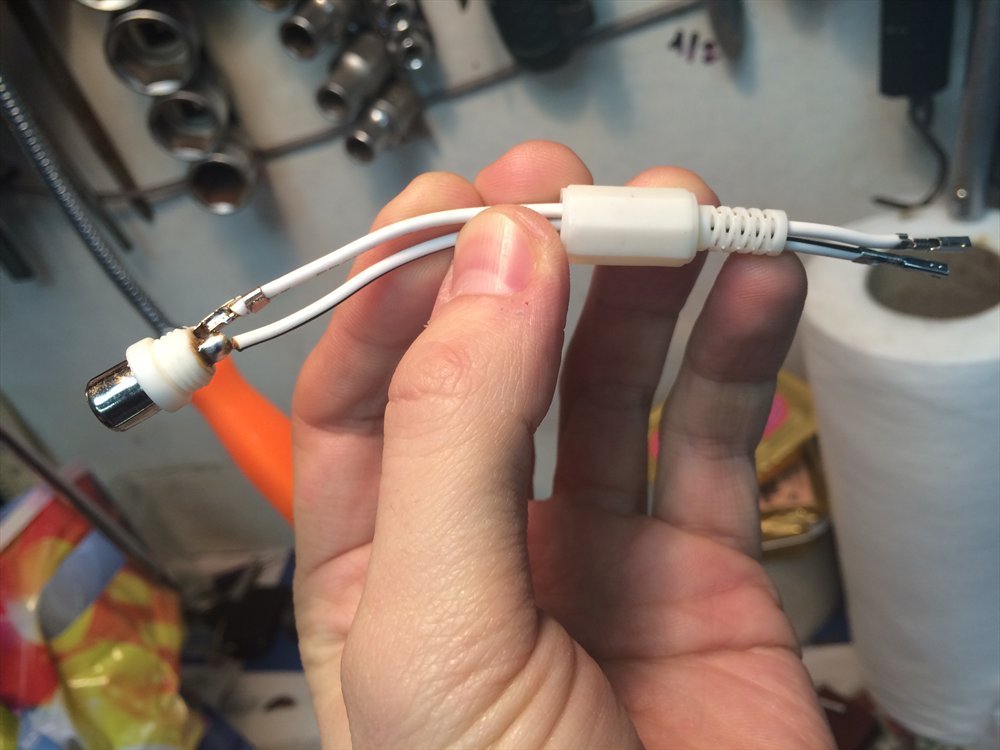

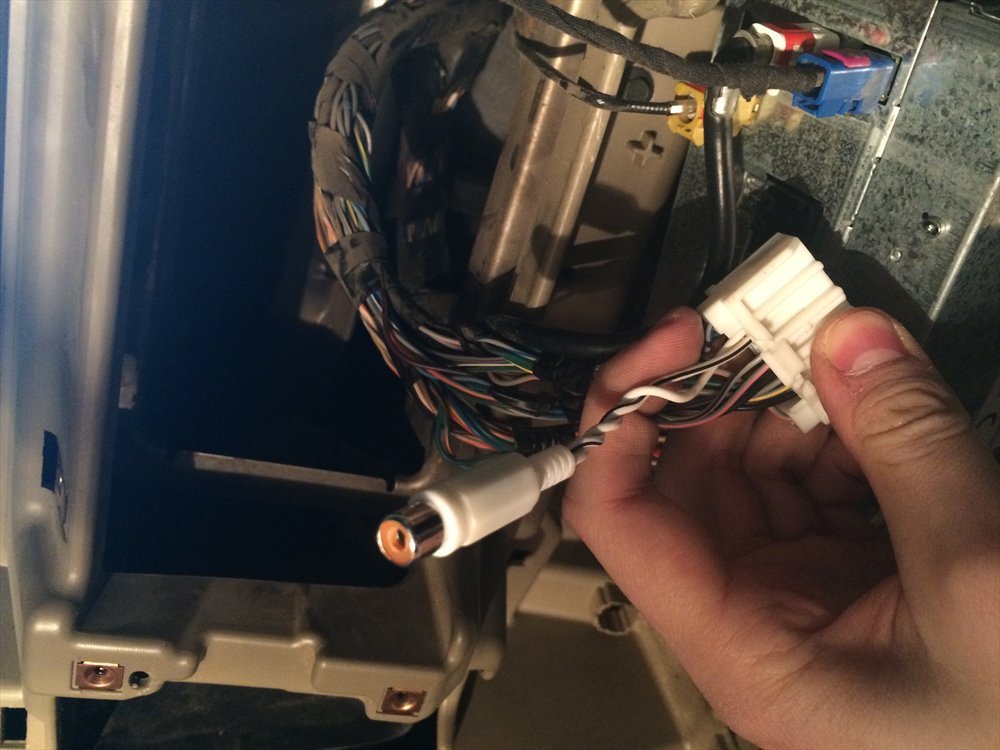

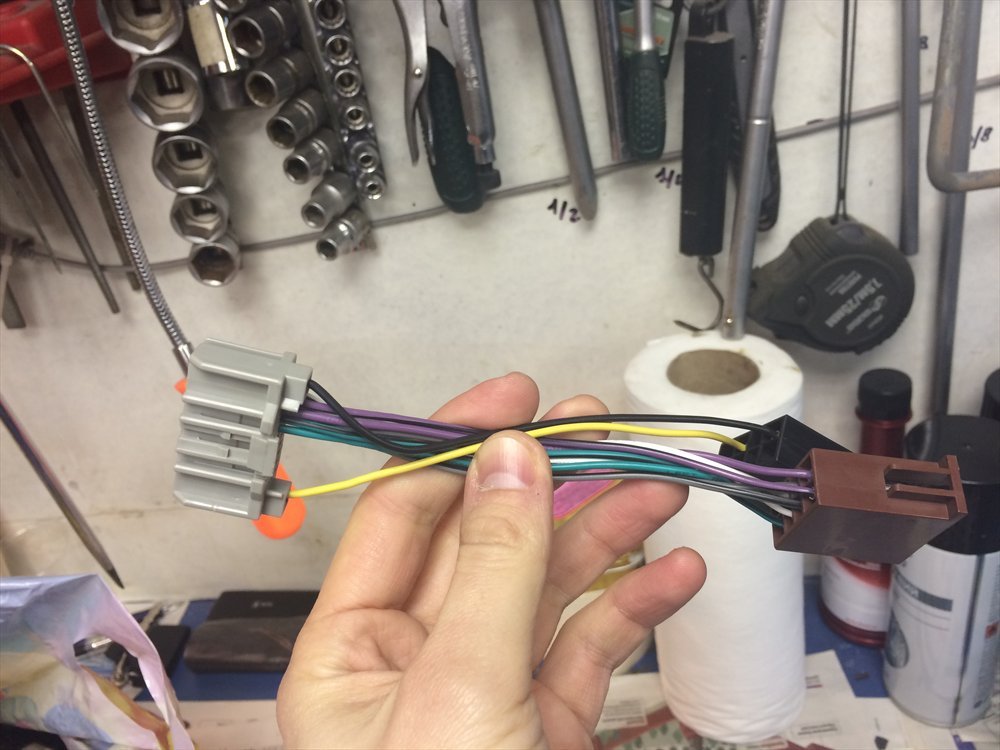

Фишка переходник - 600р
Тюльпан мама -10р
Поездка к официалам -2600р
Механизм центрального замка -100р
=4510р.
За одно был установлен центральный замок задней двери (фото 😎, провода пустил в той-же гофре, подключил к проводам под водительским ремнём безопасности, если нужно фото могу потом выставить.
Итог:
Камера заднего вида - 700р
Кабели, проводи, переходники и т.д. рублей - 500
Фишка переходник - 600р
Тюльпан мама -10р
Поездка к официалам -2600р
Механизм центрального замка -100р
=4510р.
