Втыкаем китайца S-100 в додж Рэм.

По многочисленным просьбам рэмовцев из регионов выкладываю подробную инструкцию по установке китайца S-100 в РЭМ вместо штатного майгига. Итак, сначала надо демонтировать панели торпеды и извлечь штатную голову. Имеем для ковыряния вот такую картину:
Фото на radikal.ru
Втыкаем вот такой девайс. Внимание!!! Не забудьте после извлечения китайца из упаковки, удалить с верхней панели два стопорных винта, которые фиксируют каретку DVD привода.
Фото на radikal.ru
Для работы нам понадобятся две отвёртки ( одна с шестигранником, другая с накиднушкой под шестигранный болт ). Сначала демонтируем крышку панели АКПП. Для этого, вытаскиваем резиновую раковину нижнего бардачка и вывинчиваем два самореза:
Фото на radikal.ru
Затем выдёргиваем серебристую рамку вокруг панели АКПП:
Фото на radikal.ru
Поднимаем крышку подлокотника и демонтируем верхнюю крышку панели АКПП:
Фото на radikal.ru
Теперь нужно снять переднюю панель торпеды. Два самореза находятся в верхнем торце панели под резиновым дном полочки:
Фото на radikal.ru
Третий саморез спрятан за декоративной рамкой розетки 115 вольт:
Фото на radikal.ru
Вывинтив вышеуказанные три самореза, дёргаем переднюю панель сверху на себя:
Фото на radikal.ru
Затем отключаем 4 кабеля от климы, блоков кнопок и розетки и снимаем панель.
Фото на radikal.ru
Потом выворачиваем 4 болта крепления штатного майгига и снимаем голову, отсоединив кабели.
GPS антенну клеим на липучке под верхнюю поверхность торпеды на верх левого или правого воздуховода. Приматываем переходник для штатной камеры к трём проводам белой фишки штатного майгига. Втыкаем антенный переходник:
Фото на radikal.ru
Протаскиваем два USB кабеля в правый бардачок:
Фото на radikal.ru
С другой стороны выводим их в отсек магнитолы:
Фото на radikal.ru
Втыкаем сетевой кабель с расположенным на нём шинным адаптером и устанавливаем новое гу по месту, используя те же 4 болта. Шинный адаптер клеим под новое гу на несущую пластиковую рамку:
Фото на radikal.ru
Возвращаем по месту панели. Новая голова встала один в один, так её размеры полностью совпадают с габаритами майгига.
Фото на radikal.ru
Включаем режим автоконнекта модема и, после запуска Навитела, инфа о пробках сливается автоматически:
Фото на radikal.ru
Видим, что Навител схватил аж 11 спутников – значит GPS антенна установлена в правильном месте. Характеристики этой гу описаны в отдельной темке. Опционально к ней можно подключить DVR и DVB-T тв тюнер с двумя активными плёночными антеннами. Оба девайса управляются при этом со штатного тача.
Необходимо отметить, что после демонтажа штатного майгига исчезает питание на антенном усилителе тачки, так как последний включается шинной командой, которая генерится штатным гу.
Поэтому, для уверенного приема FM необходимо или обходить антенный усь или ставить другую антенну. Оптимальным вариантом является использование внешнего активного плавника Калеаро, который имеет выходы для приёмника и аналогового тв тюнера, который есть в китайце.

О, узнаю донора 🙂
Подтверждаю, все работает и на отлично, единственное пока не решил вопрос с антенной, плавник пока не очень хочется ставить, буду эксперементировать с внутренней активной, о результате отпишу)))
Карапуз, большое спасибо за аппарат и установку!

Скажите а поставить С-100 не на майгиг, а на штатную магнитолку (слт-шную) труда не составит?

точно,вместо этой

Opress пишет:

Скажите а поставить С-100 не на майгиг, а на штатную магнитолку (слт-шную) труда не составит?

У меня похожий вопрос. Только я поменял штатную СЛТ-шную на майгиг. У меня одна коса подходит. У Вас на фото две. Где взять провода на саб и усилок штатный? И на камеру?

Кабеля у майгига и REL одинаковые. Провода на саб и внешний усь идут с первого разъёма. Поэтому поставить китаяца вместо REL не вызывает НИКАКИХ проблем.
В этой комплектации второго разъёма нет, потому что штатной камеры нет. У S-100 есть отдельный выход на камеру з.х., даже со своим питанием, поэтому просто подключаете к нему камеру с питанием, протащив удлинитель до задницы кузова.

Спасибо большое за пояснения! И установить у вас можно будет?
И камеру вы порекомендуете?

ГУ установить можно, с камерами связываться не хочу: для прокладки кабелей по кузову нужен подъёмник.

карапуз пишет:

Кабеля у майгига и REL одинаковые. Провода на саб и внешний усь идут с первого разъёма. Поэтому поставить китаяца вместо REL не вызывает НИКАКИХ проблем.
В этой комплектации второго разъёма нет, потому что штатной камеры нет. У S-100 есть отдельный выход на камеру з.х., даже со своим питанием, поэтому просто подключаете к нему камеру с питанием, протащив удлинитель до задницы кузова.

А можно по простому? Мне надо майгиг подключить. В простой комплектации провода на саб и усь уже проложены, все питаеца с одного разьема. Правильно?
Если правильно, то где искать конкретно в машине ? Нет фоток размещения саба и усилка?
На камеру идет все со второго разьема? Если да, то где взять разъем или провод целиком? Заранее спасибо.

А сколько вся работа с оборудованием будет стоить?

Ответил в личку.

А эта голова (или чтото подобное) встанет на gmc yukon 2004

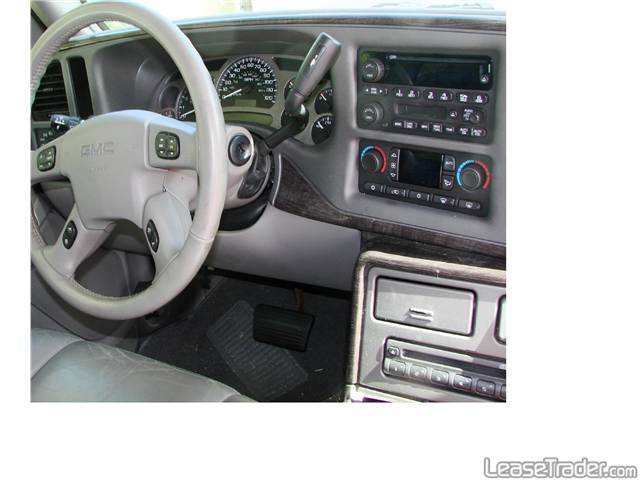

сейчас стоит такая с чейнджером на 6 дисков

Привет, для Юкона 2010 есть своя модель:
Фото на radikal.ru

Чуток не в тему, но интересно

http://www.youtube.com/watch?v=zqH2dU8RAYk

А в форд Ф150 вы инсталлировать сможете?

Вот такой-
http://www.ebay.com/itm/Rosen-Ford-F150-2009-12-In-dash-Navigation-System-/221406567402

http://www.youtube.com/watch?v=bIqV-7idE9A&feature=youtu.be


Или таки яблоко?:
http://www.youtube.com/watch?v=08wF-zxqNeY


И просьба глянуть в личку!

карапуз пишет:

Привет, для Юкона 2010 есть своя модель:
Фото на radikal.ru

Спасибо! как моделька называется?
для 2004 года тоже подходит?
заднюю камеру поддерживает?
какая цена?

Sined пишет:

Спасибо! как моделька называется?
для 2004 года тоже подходит?
заднюю камеру поддерживает?
какая цена?

как вариант..
http://www.aliexpress.com/store/product/S100-Car-GPS-DVD-Head-Unit-Sat-Nav-for-GMC-Acadia-Sierra-Yukon-2007-2012-with/509266_1240206446.html

Прошу помощи!

Купил китайца как на фото в начале темы.
Подключил ГУ как написано в теме - не работает (не включается).
С горем пополам выяснил, что ГУ включается, если в голову напрямую подать напряжение.
Следовательно не работает контроллер CAN шины, который шел в комплекте с устройством.
Сейчас стою перед выбором или вернуть ГУ китайцам или адаптировать его под барана..
В этой связи вопрос: к кому можно обратиться, кто сможет установить s100 c202 в барана, и сделать так, чтобы работала штатная камера и пульты на руле?

Dобрый пишет:

Прошу помощи!

Купил китайца как на фото в начале темы.
Подключил ГУ как написано в теме - не работает (не включается).
С горем пополам выяснил, что ГУ включается, если в голову напрямую подать напряжение.
Следовательно не работает контроллер CAN шины, который шел в комплекте с устройством.
Сейчас стою перед выбором или вернуть ГУ китайцам или адаптировать его под барана..
В этой связи вопрос: к кому можно обратиться, кто сможет установить s100 c202 в барана, и сделать так, чтобы работала штатная камера и пульты на руле?

Тут на форуме есть Zebr (Олег) они этим занимаются.

Он.
http://dodgeram.ru/index.php?option=com_comprofiler&task=userProfile&user=1847

Всем привет. С вопросом разобрались. Итог; Китай галимый
http://www.navishop.ru/catalog/120/2077/ вот аналог в Москве. Диллера утверждают что всё работает.

у кого голова S100? ну или что то похожее?

Короче нужен навигатор - какай скачать кто подскажет? был до этого, но я флэшку потерял, а *карапуз* пропал...

Mirage пишет:

у кого голова S100? ну или что то похожее?

Короче нужен навигатор - какай скачать кто подскажет? был до этого, но я флэшку потерял, а *карапуз* пропал...

у меня S100 на форде стоит. в качестве навигации пробовал почти всё. в конечном итоге остановился на Яндекс Картах для WinCE. Кэш подгрузил, интернет подключил. Теперь езжу и прокладываю маршруты с пробками.

чем подсобить? 😉

Andrew_Savkin пишет:

Mirage пишет:

у кого голова S100? ну или что то похожее?

Короче нужен навигатор - какай скачать кто подскажет? был до этого, но я флэшку потерял, а *карапуз* пропал...

у меня S100 на форде стоит. в качестве навигации пробовал почти всё. в конечном итоге остановился на Яндекс Картах для WinCE. Кэш подгрузил, интернет подключил. Теперь езжу и прокладываю маршруты с пробками.

чем подсобить? 😉

можно выложить содержимое флешки на яндекс диск к примеру?

чтобы я сохранил и закинул на флэшку себе, воткнул ее в мафон и опля - навигатор заработал 😉 а то что-то не могу ума дать..

Подскажите, а есть какой нибудь вариант для замены штатного ГУ на RAM 1500 BigHorn 2013 модельного года?
На нем установлен UCONNECT
